用途
該產品可用于石化、電力、城建等行業的液體和氣體管路，一般作為啟閉設備使用。
執行標準
設計制造：JB/T8527
堆焊尺寸：GB/T 12224
結構長度：GB/T12221
試驗檢驗：GB/T13927
特點
1、閥門連接端采用焊接焊與管道連接，消除了其他連接方式可能出現的泄漏隱患，安全可靠。同時由于無法蘭，使設備保溫層的安裝更加方便美觀。
2、蝶板采用三偏心結構，使閥座與蝶板在相對運動中幾乎無摩擦，操作省力、使用壽命長。而且蝶板越關越緊，密封性好。
3、本產品為多層次金屬硬密封圈，采用柔性石墨與不銹鋼片疊加精制而成，耐高溫、耐老化，同時具有金屬硬密封和彈性軟密封的雙重優點，使密封性能更可靠。
4、流阻小，具有良好的水力特性，節能效果好。
5、該閥門也可根據需要將多層次密封圈設計為整體型（全不銹鋼），閥門的結構和尺寸不變。
主要性能參數和材料
|
型號 |
公稱壓力PN |
適用溫度 ℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、閥板 |
閥桿 |
密封面 |
填料 |
||||
|
KFD363H-10C~40 |
10~40 |
≤425 |
空氣、水、蒸汽、煤氣、酸、堿、石油制品等 |
碳素鑄鋼 |
不銹鋼 |
STSTL合金--不銹鋼（加石墨層） STL合金--不銹鋼
|
柔性石墨 |
|
KFD363H-10P~40P |
≤200 |
奧氏體不銹鋼 |
不銹鋼 |
||||
|
KFD363H-10I~40I |
≤550 |
蒸汽、煙氣等 |
鉻鉬鑄鋼 |
合金鋼 |
|||
|
KFD363H-10v~40v |
≤590 |
鉻鉬釩鑄鋼 |
合金鋼 |
||||
主要連接尺寸
|
型號 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
KFD643H-10~40 |
L |
190 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
|
H |
190 |
270 |
278 |
386 |
420 |
538 |
662 |
717 |
752 |
827 |
|
型號 |
DN |
700 |
800 |
900 |
1000 |
1200 |
|
|
|
|
|
|
KFD643H-10~40 |
L |
430 |
470 |
510 |
550 |
630 |
|
|
|
|
|
|
H |
905 |
990 |
1100 |
1250 |
1310 |
|
|
|
|
|

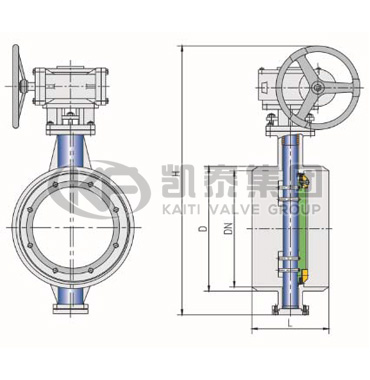

對焊連接硬密封蝶閥結構圖
提示： KFD363H 對焊連接硬密封蝶閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的蝶閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
